জীবাশ্ম জ্বালানী থেকে বিশ্ব সরে যাচ্ছে এবং একদিন সম্পূর্ণ বৈদ্যুতিন হয়ে উঠবে the বর্তমান বিশ্বে লিথিয়াম-আয়ন সমস্ত ব্যাটারির মধ্যে সবচেয়ে প্রতিশ্রুতিযুক্ত রসায়ন। ল্যাপটপ, আরসি খেলনা, ড্রোন, মেডিকেল ডিভাইস, পাওয়ার সরঞ্জাম, ই-বাইক এবং বৈদ্যুতিন গাড়ি (ইভি) তে ব্যবহৃত বেশিরভাগ ব্যাটারি প্যাকগুলি 18650-এর উপর ভিত্তি করে তৈরি করা হয়েছে available এটি পাওয়া যায় সবচেয়ে পরিপক্ক লি-আয়ন ফর্ম্যাটগুলির মধ্যে একটি, উত্পাদিত হয় উচ্চ পরিমাণে এবং ডাব্লু। প্রতি কম খরচে উপভোগ করে।

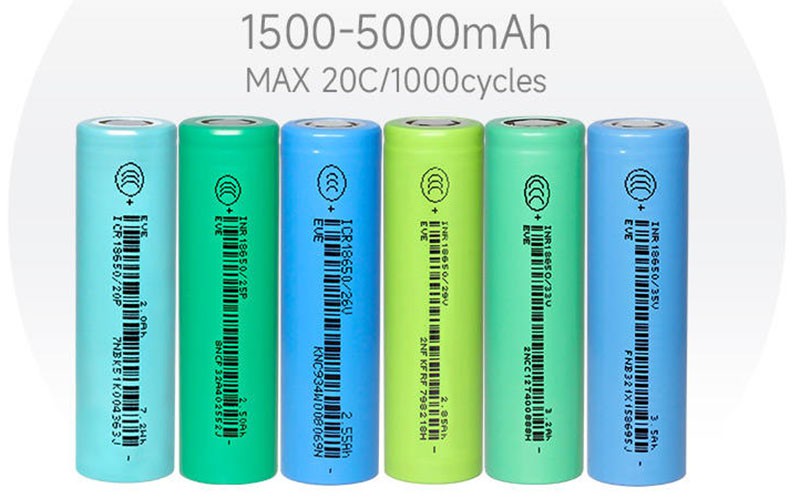

18650 (18 মিমি ব্যাস এবং 65 মিমি দৈর্ঘ্যের) ব্যাটারিটি লিথিয়াম-আয়ন ব্যাটারির আকারের শ্রেণিবিন্যাস t এটি একই আকার, তবে এএ ব্যাটারির চেয়ে কিছুটা বড়। তুলনা করে এএ ব্যাটারিগুলিকে কখনও কখনও 14500 ব্যাটারি বলা হয় কারণ তাদের 14 মিমি ব্যাস এবং 50 মিমি উচ্চতা রয়েছে।
এর আগে আমি একটি করেছিসৌর শক্তি জেনারেটরযা এখন অবধি সত্যিই দুর্দান্তভাবে কাজ করছে ut তবে মূল সমস্যাটি এর ওজন, এটি সত্যই ভারী the সৌর জেনারেটরের মূল ওজন তার ভিতরে ভারী সীসা অ্যাসিড ব্যাটারির কারণে। তাই আমি হালকা এবং কমপ্যাক্ট করার সিদ্ধান্ত নিয়েছি 18650 লি আয়ন ব্যাটারি প্যাক
এই ইন্সট্রাকটেবলে, আমি আপনাকে দেখাব, কীভাবে একটি অ্যাপ্লিকেশনগুলির জন্য 18650 ব্যাটারি প্যাক তৈরি করতে হয়: পাওয়ার ব্যাংক, সোলার জেনারেটর, ই-বাইক, পাওয়ার প্রাচীর ইত্যাদি। মৌলিকটি খুব সহজ: কেবল সিরিজের 18650 কোষের সংখ্যার জন্য এবং একটি বৃহত প্যাক তৈরির সমান্তরাল এবং অবশেষে এটিতে একটি বিএমএস যুক্ত সুরক্ষা নিশ্চিত করতে।
এই প্রকল্পের শেষে, আমি ব্যাটারি প্যাকের জন্য একটি কাস্টম 3 ডি মুদ্রিত ঘের তৈরি করেছি।
দাবি অস্বীকার:সম্পদ, ক্ষয়ক্ষতি বা প্রাণহানির বিষয়টি যদি আসে তবে আমাকে দায়বদ্ধ হতে পারে না। এই টিউটোরিয়ালটি রিচার্জেবল লিথিয়াম আয়ন প্রযুক্তি সম্পর্কে যাদের জ্ঞান রয়েছে তাদের জন্য রচনা করা হয়েছিল lease দয়া করে আপনি শিক্ষানবিস হলে এই চেষ্টা করবেন না। নিরাপদ থাকো.
পদক্ষেপ 1: প্রয়োজনীয় যন্ত্রাংশ এবং সরঞ্জামগুলি
প্রয়োজনীয় অংশগুলি:
1. 18650 ব্যাটারি (গিয়ারবেস্ট/আমাজন)
3. নি স্ট্রিপস (Banggood/আমাজন)
4. ব্যাটারি স্তর সূচক (Banggood)
5. রকার স্যুইচ (অ্যালি এক্সপ্রেস/Banggood)
DC. ডিসি জ্যাক (Banggood/অ্যালি এক্সপ্রেস)
7. 18650 ব্যাটারি ধারক (Banggood)
8. 3 এম এক্স 10 মিমি স্ক্রু (Banggood/অ্যালি এক্সপ্রেস)
সরঞ্জাম ব্যবহৃত
1. স্পট ওয়েল্ডার (Banggood/আমাজন)
২. ডি প্রিন্টার (ক্রিয়ালিটি সিআর 10 এস)
2. ওয়্যার স্ট্রিপার / কাটার (আমাজন)
৩. হট এয়ার ব্লোয়ার (গিয়ারবেস্ট)
৩. মাল্টিমিটার (আমাজন)
5. লি আয়ন চার্জার (গিয়ারবেস্ট)
নিরাপত্তা সরঞ্জাম :
1. সুরক্ষা গুগলস (আমাজন)
2. বৈদ্যুতিক গ্লোভস (আমাজন)
পদক্ষেপ 2: ব্যাটারি প্যাকের জন্য ডান 18650 ঘর নির্বাচন করা
আপনি দামের সীমা $ 1 থেকে 10 ডলারে বাজারে 18650 সেল অনেক ধরণের সন্ধান করতে পারেন তবে কোনটি সেরা? আমি অত্যন্ত ব্র্যান্ডেড সংস্থাগুলি থেকে 18650 সেল কিনতে সুপারিশ করবপ্যানাসনিক,স্যামসাং,সানিয়োএবংএলজি। এই কোষগুলিতে পারফরম্যান্সের বৈশিষ্ট্যগুলি এবং দুর্দান্ত মান নিয়ন্ত্রণের সাথে ডকুমেন্টেড রয়েছে। স্বনামধন্য ব্র্যান্ডের 18650 সেলগুলি সাধারণত ব্যয়বহুল, তবে আপনি যদি দীর্ঘ সময়ের ব্যবহারের জন্য বিবেচনা করেন তবে তা সেগুলি রাখাই উপযুক্ত worth
আলট্রাফায়ার, শিওরফায়ার এবং ট্রাস্টফায়ারের মতো নামে FIRE শব্দের সাথে কোনও ঘর কিনবেন না G বাস্তবে, এই ঘরগুলি কেবলমাত্র ফ্যাক্টরি প্রত্যাখ্যান, আল্ট্রাফায়ারের মতো সংস্থাগুলি দ্বারা ক্রয় করা এবং তাদের নিজস্ব ব্র্যান্ডের কভারে পুনরায় বিতরণ করা হয়। তাদের ক্ষমতা 1000 থেকে 2000 এমএএইচ এর মধ্যে রয়েছে। এই সস্তা 18650 কোষগুলির সাথে আর একটি বড় সমস্যা হ'ল চার্জিং বা ডিসচার্জ করার সময় অতিরিক্ত উত্তপ্ত হয়ে গেলে বিস্ফোরণের উচ্চ ঝুঁকি।
এই প্রকল্পে আমি 3400 এমএএইচ এর ক্ষমতার সবুজ প্যানাসোনিক 18650B সেল ব্যবহার করেছিগিয়ারবেস্ট.
পদক্ষেপ 3: ডান ব্যাটারি স্ট্রিপ নির্বাচন করা
ব্যাটারি প্যাকটি তৈরি করতে আপনার নিকেল স্ট্রিপস বা ঘন তারের মাধ্যমে 18650 টি সেল একসাথে সংযুক্ত করতে হবে ene সাধারণভাবে নিকেল স্ট্রিপগুলি এর জন্য ব্যাপকভাবে ব্যবহৃত হয়। বাজারে সাধারণত দুটি ধরণের নিকেল স্ট্রিপ পাওয়া যায়: নিকেল-ধাতুপট্টাবৃত ইস্পাত স্ট্রিপস এবং খাঁটি নিকেল স্ট্রিপগুলি। আমি খাঁটি নিকেল কেনার পরামর্শ দেব। নিকেল ধাতুপট্টাবৃত ইস্পাতের চেয়ে এটি সামান্য ব্যয়বহুল, তবে এর প্রতিরোধ ক্ষমতা অনেক কম। স্বল্প প্রতিরোধের অর্থ, চার্জিং এবং ডিসচার্জ করার সময় কম তাপ উত্পন্ন হওয়া, যা ব্যাটারির দীর্ঘকালীন জীবনের দিকে পরিচালিত করে।
নিকেল স্ট্রিপগুলি বিভিন্ন মাত্রা এবং দৈর্ঘ্যের সাথে আসে the বর্তমান রেটিং অনুসারে স্ট্রিপগুলি চয়ন করুন।
পদক্ষেপ 4: স্পট eldালাই বনাম সোলারিং
আপনার দুটি বিকল্প আছে 18650 টি সেল একসাথে সংযুক্ত করুন: 1. সোল্ডারিং ২. স্পট ওয়েল্ডিং
সেরা পছন্দ সর্বদা স্পট weালাই, তবে স্পট ওয়েল্ডার একটি ভাল মানের সোল্ডারিং আয়রনের চেয়ে অনেক বেশি ব্যয়বহুল।
সোল্ডারিং:
আপনার জানা উচিত কেন সোল্ডারিংয়ের চেয়ে স্পট weালাই পছন্দ করা হয়, সোল্ডারিংয়ের সমস্যাটি হ'ল আপনি ঘরে প্রচুর তাপ প্রয়োগ করেন এবং এটি খুব দ্রুত নষ্ট হয় না। এটি ঘরের রাসায়নিক বিক্রিয়াকে বাড়িয়ে তোলে যা সেল জিজি এর কার্যকারিতা ক্ষতিগ্রস্থ করে। শেষ পর্যন্ত আপনি কিছু ক্ষমতা এবং কোষগুলি জীবন হ্রাস করবেন।
তবে আপনি যদি কোনও ব্যয়বহুল স্পট ওয়েল্ডার কিনতে আগ্রহী না হন তবে কিছু সাবধানতা এবং কৌশল অনুসরণ করে আপনি নিকেলের ট্যাবগুলি সেলটিতে সোনার করতে পারেন:
1. আপনার সেল্ডারিং লোহার কক্ষে যোগাযোগের সময়টি কমাতে, নিশ্চিত করুন যে পৃষ্ঠটি পর্যাপ্ত পরিমাণে ছড়িয়ে পড়েছে এবং দ্রুত সোল্ডার প্রবাহের জন্য আপনি প্রচুর ফ্লাক্স ব্যবহার করেন।
২. ভাল তাপের ক্ষমতা সহ ভাল মানের উচ্চ ওয়াটেজ (কমপক্ষে ৮০ ডাব্লু) আয়রন থাকা ভাল তাই এটি তাপটি দ্রুত যৌথ প্রেরণ করতে পারে তাই আপনাকে জি.জি. তাপটি এতে প্রবেশ করতে দিন, এতে ব্যাটারির ক্ষতি হয়।
স্পট ঢালাই :
আমরা ওয়েলডকে স্পট করার কারণ, কারণ এটি খুব বেশি তাপ যোগ না করে সুরক্ষিতভাবে কোষগুলিতে যোগদান করে currently বর্তমানে বাজারে স্পট ওয়েল্ডারের দুটি গ্রেড পাওয়া যায়: শখের গ্রেড এবং পেশাদার গ্রেড। একটি শখের শখের গ্রেড স্পট ওয়েল্ডারের দাম প্রায় 200 ডলার থেকে 300 ডলার, যেখানে একটি ভাল পেশাদার গ্রেড হিসাবে প্রায় দশগুণ বেশি লাগতে পারে o সুতরাং আমি কোনও অনলাইন স্টোর থেকে শখের গ্রেড স্পট ওয়েল্ডার কিনতে পরামর্শ দেব: ব্যাংগুড, অ্যালি এক্সপ্রেস বা ইবে। আমি ব্যবহার করেসানক্কো 709 এ 1.9 কিলোওয়াট স্পট ওয়েল্ডারBanggood থেকে।
পদক্ষেপ 5: সেল ভোল্টেজ পরীক্ষা করুন
সমান্তরালভাবে কোষগুলিকে সংযুক্ত করার আগে প্রথমে পৃথক কোষের ভোল্টেজগুলি পরীক্ষা করুন the কোষগুলির সমান্তরাল করার জন্য, প্রতিটি কোষের ভোল্টেজ একে অপরের কাছাকাছি হওয়া উচিত, অন্যথায় একটি উচ্চ পরিমাণের কোষ থেকে উচ্চতর ভোল্টেজ সহ কোষে প্রবাহিত হবে নিম্ন সহ ভোল্টেজ.এটি কোষগুলিকে ক্ষতি করতে পারে এবং বিরল ইভেন্টগুলিতে এমনকি আগুনের ফলাফল করে।
আপনি যদি একেবারে নতুন কক্ষ ব্যবহার করছেন, ঘরের ভোল্টেজটি 3.5 V থেকে 3.7 V এর কাছাকাছি, আপনি খুব বেশি উদ্বেগ না করে এগুলিতে একত্রে যোগ দিতে পারেন। তবে আপনি যদি পুরানো ল্যাপটপ ব্যাটারি ব্যবহার করতে যাচ্ছেন তবে নিশ্চিত হয়ে নিন যে কোষের ভোল্টেজ প্রায় সমান, অন্যজন বুদ্ধিমানরা ভাল লি আয়ন ব্যাটারি চার্জার ব্যবহার করে একই ভোল্টেজ স্তরে কোষগুলিকে চার্জ করে Iনাইটেকোর এসসি 4 চার্জারএকসাথে যোগদানের আগে সমস্ত 18650 টি সেল চার্জ করতে।
ধাপ।: ব্যাটারি প্যাকের ক্ষমতা এবং ভোল্টেজ
ব্যাটারি প্যাকটি তৈরি করতে আপনাকে প্রথমে প্যাকটির নামমাত্র ভোল্টেজ এবং ক্ষমতা চূড়ান্ত করতে হবে ither হয় এটি ভোল্ট, এমএএইচ / আহ বা ডাব্লু এর মেয়াদে হবে। নামমাত্র ভোল্টেজ (ভোল্ট) অর্জনের জন্য আপনাকে কাঙ্ক্ষিত সক্ষমতা (এমএএইচ) পৌঁছানোর জন্য সমান্তরালভাবে ঘরগুলি সংযোগ করতে হবে এবং এই জাতীয় সমান্তরাল গ্রুপকে সিরিজের সাথে সংযুক্ত করতে হবে।
এই প্রকল্পের জন্য প্রয়োজনীয়তাটি দেওয়া যাক:11.1 ভি এবং 17 আহ ব্যাটারি প্যাক
ব্যবহৃত 18650 টি সেলগুলির স্পেসিফিকেশন:3.7V এবং 3400 এমএএইচ
ক্ষমতা (এমএএইচ):
ব্যাটারি প্যাকটির প্রয়োজনীয় ক্ষমতা=17 এএচ বা 17000 এমএএইচ।
প্রতিটি কক্ষের ক্ষমতা=3400 এমএএইচ
সমান্তরাল সংযোগের জন্য প্রয়োজনীয় কক্ষগুলির সংখ্যা=17000/3400=5 নং
সাধারণত সমান্তরালে কোষগুলি 'পি' শব্দটির সংক্ষেপে সংক্ষেপিত হয়, সুতরাং এই প্যাকটি একটি "5 পি প্যাক" হিসাবে পরিচিত হবে। যখন 5 টি কোষ সমান্তরালে সংযুক্ত থাকে, তখন আপনি উচ্চতর ক্ষমতা সহ একক সেল তৈরি করেন (অর্থাত্ 4.2 ভি, 17000 এমএএইচ) )
ভোল্টেজ (ভোল্ট):
ব্যাটারি প্যাকের কাঙ্ক্ষিত নামমাত্র ভোল্টেজটি 11.1V।
প্রতিটি ঘরের নামমাত্র ভোল্টেজ=3.7 ভি
সিরিজ সংযোগের জন্য প্রয়োজনীয় কক্ষগুলির সংখ্যা=11.1 /3.7=3 নম্বর
সাধারণত সিরিজের কক্ষগুলি সংক্ষেপে 'এস' শব্দটির সাথে সংক্ষেপিত হয়, সুতরাং এই প্যাকটি একটি "3 এস প্যাক" হিসাবে পরিচিত হবে।
সুতরাং ব্যাটারি প্যাকটি তৈরি করতে আমাদের তিনটি সমান্তরাল গোষ্ঠী (প্রতিটি গ্রুপের 5 টি কোষ) সিরিজে সংযুক্ত করতে হবে।
চূড়ান্ত প্যাক কনফিগারেশন 11.1V, 17 এএইচ এর চূড়ান্ত স্পেসিফিকেশন সঙ্গে "3S5P প্যাক" হিসাবে মনোনীত করা হয়।
পদক্ষেপ 7: 18650 টি ঘর একত্র করুন
পূর্ববর্তী পদক্ষেপ থেকে, এটি পরিষ্কার যে আমাদের ব্যাটারি প্যাকটি 3 টি সমান্তরাল গ্রুপগুলিতে গঠিত যা সিরিজে সংযুক্ত (3 x 3.7V=11.1V) এবং প্রতিটি সমান্তরাল গ্রুপে 5 টি কোষ রয়েছে (3400 এমএএইচ x 5=17000 এমএএইচ)। এখন আমরা তাদের মধ্যে এবং বিএমএস বোর্ডের সাথে বৈদ্যুতিক সংযোগ তৈরি করার জন্য 15 টি কোষকে সঠিকভাবে ব্যবস্থা করতে হবে।
প্রথম সমান্তরাল গোষ্ঠী কোষের (5 টি) ইতিবাচক দিকটি উপরে রাখুন, তারপরে দ্বিতীয় সমান্তরাল গ্রুপটিকে নেতিবাচক দিকটি উপরে রাখুন এবং শেষ অবধি সর্বশেষ সমান্তরাল গোষ্ঠীটি ইতিবাচক দিক আপ করুন standing স্থায়ী অধীনে আপনি উপরের ছবিটি দেখতে পারেন can
আপনি গরম আঠা ব্যবহার করে বা প্লাস্টিকের 18650 ব্যাটারি ধারক ব্যবহার করে প্যাকটি তৈরি করতে ঘরগুলি একত্র করতে পারেন। 15 টি কোষ একত্রিত করার জন্য আমি প্লাস্টিকের 18650 সেল হোল্ডার / স্পেসার ব্যবহার করেছি this এই ঘরধারীদের ব্যবহারের প্রধান সুবিধা হ'ল
1. আপনি আপনার প্রয়োজন অনুযায়ী যে কোনও আকারের কাস্টম প্যাক তৈরি করতে পারেন ts এটি একটি ধাঁধা সমাধান করার মতো।
২. এটি কোষগুলির মধ্যে স্থান সরবরাহ করে যা তাজা বাতাসকে প্রবেশ করতে দেয় এবং ব্যাটারিটি সহজেই শীতল হয়ে যায়।
3. এটি আপনার ব্যাটারি প্যাকটি শক্ত এবং নির্ভরযোগ্য করে তোলে।
৪. এটি আপনার ব্যাটারি প্যাকটিতে সুরক্ষা অ্যান্টি ভাইব্রেশন সরবরাহ করে
পদক্ষেপ 8: স্পট ওয়েল্ড নিকেল স্ট্রিপস
এখন এটি স্পট ওয়েল্ডার ব্যবহারের পদ্ধতিটি জানতে হবে (আমি এই বিষয়ে কথা বলছি)স্পট ওয়েল্ডারযা আমি এই প্রকল্পে ব্যবহার করেছি)। স্পট ওয়েল্ডারের তিনটি ldালাই পছন্দ রয়েছে: স্থির weালাই শিরোনাম, পাদদেশের সুইচ সহ স্থির withালাই শিরোনাম, পায়ে স্যুইচ সহ চলমান স্পট ldালাই পেন। আমি দ্বিতীয় বিকল্পটি ব্যবহার করতে পছন্দ করি Bআর ওয়েল্ডিংয়ের আগে আপনাকে প্রস্তুত করতে হবে নিকেল স্ট্রিপস এবং ওয়েলডার
নিকেল স্ট্রিপগুলি কাটা:
আপনার নিকেল স্ট্রিপটি 5 টি কোষের (সমান্তরাল) শীর্ষে রাখুন, এটি নিশ্চিত করে যে এটি সমস্ত কোষের টার্মিনালগুলি কভার করে, এটি বিএমএসের সাথে সংযোগের জন্য 10 মিমি অতিরিক্ত স্ট্রিপগুলি ছেড়ে দিন এবং এটি কেটে দিন series সিরিজের সংযোগের জন্য চিত্রের মতো দেখানো হয়েছে ছোট ছোট নিকেল স্ট্রিপগুলি কেটে দিন। সমান্তরাল সংযোগের জন্য আপনার চারটি দীর্ঘ স্ট্রিপ এবং সিরিজ সংযোগের জন্য 10 টি ছোট স্ট্রিপগুলির প্রয়োজন হবে।
প্রথম সমান্তরাল গ্রুপ নেতিবাচক টার্মিনালটিকে দ্বিতীয় গ্রুপের ইতিবাচক টার্মিনালের সাথে এবং তারপরে দ্বিতীয় গ্রুপের নেতিবাচক টার্মিনালটিকে তৃতীয় গ্রুপের ইতিবাচক টার্মিনালের সাথে সংযুক্ত করুন।
Eldালাই ব্যাটারি স্ট্রিপস:
এই স্পট ওয়েলডারটি খাঁটি নিকেল পাশাপাশি নিকেল ধাতুপট্টাবৃত ইস্পাত স্ট্রিপগুলি weালাই করতে ব্যবহার করা যেতে পারে You
০.০৫ মিমি নিকেল স্ট্রিপগুলির জন্য, ডাল গাঁট 4 পি এবং বর্তমান নকটি 4-5 চাপুন। একইভাবে 0.2 মিমি নিকেল স্ট্রিপের জন্য, ডাল গাঁট 4 পি, 6 পি এবং বর্তমান গিঁটটি 7-8 চাপুন। নিশ্চিত করুন যে theালাই কলমটি সংকুচিত হয়েছে নিকেল স্ট্রিপ এবং ব্যাটারি টার্মিনাল, তারপরে পায়ের সুইচ টিপুন You আপনি একটি ছোট স্পার্ক এবং স্ট্রিপটিতে দুটি ডট চিহ্ন দেখতে পাবেন।
সফল eldালাই:
আপনি নিকেল স্ট্রিপটি টেনে ওয়েল্ডের গুণমানটি পরীক্ষা করতে পারেন। যদি এটি হাতের চাপ দিয়ে না আসে, বা অনেক শক্তির প্রয়োজন হয়, তবে এটি একটি ভাল weালাই। আপনি যদি সহজেই এটি খোসা ছাড়তে পারেন তবে আপনার বর্তমানটি বাড়াতে হবে।
সুরক্ষা:স্পট ldালাই শুরু করার আগে, সর্বদা সুরক্ষা গগলস পরুন।
পদক্ষেপ 9: বিএমএস যুক্ত করা হচ্ছে
ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) এমন কোনও বৈদ্যুতিন সিস্টেম যা আ লিথিয়াম ব্যাটারি প্যাক পরিচালনা করে এবং প্রধান কার্যকারিতা হ'ল
1. ব্যাটারি প্যাকের সমস্ত সমান্তরাল গোষ্ঠীগুলি পর্যবেক্ষণ করে এবং পুরোপুরি চার্জ করা হলে ইনপুট পাওয়ার উত্স থেকে এটি সংযোগ বিচ্ছিন্ন করে (৪.২ ভি এর নিকটে)
2. সমস্ত কোষের ভোল্টেজকে সমানভাবে ভারসাম্য করুন
৩. জিজি # 39 t প্যাকটিকে অতিরিক্ত ডিসচার্জ হতে দেয় না।
একটি বিএমএস কিনতে প্রয়োজনীয় দুটি গুরুত্বপূর্ণ প্যারামিটার হ'ল: i) সিরিজের কক্ষগুলির সংখ্যা - 2 এস / 3 এস / 4 এসের মতো
ii)। সর্বাধিক স্রাব বর্তমান - 10 এ / 20 এ / 25 এ / 30 এ এর মতো
এই প্রকল্পের জন্য, আমি একটি ব্যবহার করেছি3 এস এবং 25 এ বিএমএস বোর্ডএই বিএমএস এর নির্দিষ্টকরণ:
ওভার ভোল্টেজের পরিসীমা: 4.25 ~ 4.35V ± 0.05V
ওভার স্রাবের ভোল্টেজের পরিসীমা: 2.3 ~ 3.0V ± 0.05V
সর্বাধিক অপারেটিং বর্তমান: 0 ~ 25A
কাজের তাপমাত্রা: -40 ℃ ~50 ℃
কিভাবে সংযোগ করবেন?
ওয়্যারিং ডায়াগ্রামে যেমন দেখানো হয়েছে তেমন বিএমএসকে সংযুক্ত করুন B বিএমএসের চারটি সোলারিং প্যাড রয়েছে: বি-, বি 1, বি 2 এবং বি + আপনাকে প্রথম সমান্তরাল গ্রুপ নেগেটিভ টার্মিনাল বাসটি বি- এবং পজিটিভ টার্মিনাল বাসের সাথে সংযুক্ত করতে হবে বি 1। একইভাবে তৃতীয় সমান্তরাল গ্রুপ নেতিবাচক টার্মিনাল বাসটি বি 2 এবং ধনাত্মক টার্মিনাল বাসটি বি +}
আপনি বিএমএসের নিকেল স্ট্রিপগুলি ওয়েল্ড স্পট করতে পারেন বা এটি পিসিবি প্যাডে সোল্ডার করতে পারেন I আমি দৃ connection় সংযোগের জন্য পিসিবিতে নিকেল স্ট্রিপগুলি সোল্ডার করা পছন্দ করি F অল্প পরিমাণে সোল্ডার প্রয়োগ করে সমস্ত প্যাড এবং তারপরে একত্রে সোল্ডার লাগান।
জমাওয়্যারিং ডায়াগ্রামটি Banggood পণ্য পৃষ্ঠা থেকে নেওয়া হয়েছে।
পদক্ষেপ 10: 3 ডি মুদ্রিত ঘের
ব্যাটারি প্যাকটিতে চারদিকে উন্মুক্ত নিকেল স্ট্রিপ রয়েছে, কোনও দুর্ঘটনাজনিত সংক্ষিপ্ততা এড়াতে আমি এর জন্য একটি ঘের নকশা করেছি I আমি আমার ব্যাটারি প্যাকটির জন্য ঘেরটি ডিজাইনে অটোডেস্ক ফিউশন 360 ব্যবহার করি। ঘের দুটি অংশ রয়েছে: মূল দেহ এবং শীর্ষ idাকনা।আপনি থেকে .STL ফাইলগুলি ডাউনলোড করতে পারেনথিংভারসিভ.
আমি আমার ব্যবহারক্রিয়ালিটি সিআর -10 এসঅংশগুলি মুদ্রণের জন্য 3 ডি প্রিন্টার এবং 1.75 মিমি সবুজ পিএলএ ফিলামেন্ট। মূল শরীরের মুদ্রণ করতে আমার প্রায় 6.5 ঘন্টা এবং শীর্ষ idাকনাটি মুদ্রণের জন্য প্রায় 1.2 ঘন্টা সময় লেগেছে।
আমার সেটিংস হ'ল:
মুদ্রণের গতি: 70 মিমি / সে স্তর
উচ্চতা: 0.3
ভরাট ঘনত্ব: 100%
এক্সট্রুডার তাপমাত্রা: 205 ডিগ্রি
বিছানা টেম্পোর: 65 ডিগ্রি
পদক্ষেপ 11: উপাদানগুলির তারের করা
সাধারণত একটি স্ট্যান্ডার্ড ব্যাটারির লোড সংযোগ করার জন্য এবং ব্যাটারিটি চার্জ করার জন্য কেবল দুটি টার্মিনাল থাকে this এখান থেকে শুরু করে, আমি যখন প্রয়োজন তখন ব্যাটারি স্তরটি দেখতে একটি ব্যাটারি স্তর সূচক যুক্ত করেছি I আমি একটি 5 মিমি ডিসি জ্যাক (12 ভি / 3 এ) ব্যবহার করেছি ) ইনপুট / আউটপুট জন্য, ব্যাটারির স্থিতি দেখতে 3 এস ব্যাটারি স্তর সূচক মডিউল এবং ব্যাটারি স্তর সূচকটি চালু / বন্ধ করতে একটি রকার স্যুইচ করুন।
এখন&# 39 এর উপাদানগুলির তারের দিকে এগিয়ে যাওয়া যাক। আমি' সমস্ত উপাদানগুলির জন্য এই সাধারণ তারের ডায়াগ্রামটি প্রস্তুত করেছি। এটি জিজি # 39 হ'ল খুব সহজ! পরিবাহী অংশগুলিকে উত্তাপ করতে আমি তাপ সঙ্কুচিত টিউব ব্যবহার করেছি।
বিঃদ্রঃ :ঘেরে উপাদানগুলি ইনস্টল করার আগে বিএমএসগুলিতে তারগুলি (পি + এবং পি-) সোনার ডোন জিজি না।
পদক্ষেপ 12: চূড়ান্ত সমাবেশ
প্রথমে 3 ডি প্রিন্টড এনক্লোজারটিতে সংশ্লিষ্ট স্লটগুলিতে উপাদানগুলি ইনস্টল করুন You উপরের ছবিটি দেখতে পারেন।
ডিসি জ্যাক এবং রকার থেকে বিএমএসের পি {{0} switch, ডিসি জ্যাক থেকে নেতিবাচক তারগুলি এবং বিএমএস-এর পি-তে ব্যাটারি স্তর সূচকটি থেকে ইতিবাচক (লাল তারের) সোল্ডার করুন।
তারপরে ব্যাটারি ডিপার্টমেন্টের গোড়ায় গরম আঠালো লাগান, তারপরে ব্যাটারি প্যাকটি সুরক্ষিত করুন o সুতরাং এটি দৃly়ভাবে সিট করবে এবং তারের সংযোগগুলি হারাতে বাধা দেবে।
অবশেষে, শীর্ষ lids জায়গায় স্ক্রু! 3াকনাটি সুরক্ষার জন্য আমি 3 এম x 10 স্ক্রু ব্যবহার করেছি। এখন ব্যাটারি প্যাকটি ব্যবহারের জন্য প্রস্তুত।
ব্যাটারি প্যাক চার্জ করা:
আপনি 12.6V ডিসি অ্যাডাপ্টারের মতো ব্যাটারি প্যাকটি চার্জ করতে পারেনএই.আশা করি আপনি আমার প্রকল্পটি এটির নির্মাণে যতটা উপভোগ করেছেন সে সম্পর্কে আপনি পড়তে ভাল লাগবে। আপনি যদি নিজের তৈরি করার কথা ভাবছেন তবে আমি আপনাকে এটি করতে উত্সাহিত করব, আপনি অনেক কিছু শিখবেন। উন্নতির জন্য আপনার যদি কোনও পরামর্শ থাকে তবে দয়া করে নীচে এটি মন্তব্য করুন।
