1.গ্রিড-সংযুক্ত ক্যাবিনেটের কার্যকরী মডিউল এবং মূল উপাদান
|
ফাংশন মডিউল |
মূল ফাংশন |
মূল উপাদান |
উপাদান ফাংশন |
|
ইনকামিং লাইন এবং পাওয়ার ডিস্ট্রিবিউশন মডিউল |
বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা এসি পাওয়ার আউটপুট গ্রহণ করুন, পাওয়ার সংগ্রহ এবং বিতরণ উপলব্ধি করুন এবং প্রধান গ্রিড-সংযোগ সার্কিট চ্যানেল তৈরি করুন |
ইনকামিং লাইন সার্কিট ব্রেকার |
ইনকামিং লাইন সার্কিট ব্রেকার: প্রধান সার্কিট ভাঙ্গুন + ওভারলোড / শর্ট-সার্কিট সুরক্ষা |
|
বিচ্ছিন্ন সুইচ |
বিচ্ছিন্ন সুইচ: রক্ষণাবেক্ষণের জন্য সুস্পষ্ট বিরতি পয়েন্ট প্রদান করুন |
||
|
বাসবার / কপার বার |
বাসবার: বড় কারেন্ট সহ্য করুন এবং মাল্টি-চ্যানেল বৈদ্যুতিক শক্তি সংগ্রহ করুন |
||
|
বহির্গামী টার্মিনাল ব্লক |
আউটগোয়িং টার্মিনাল ব্লক: গ্রিড-সংযোগ ক্যাবিনেট এবং গ্রিডের-পার্শ্বের তারের মধ্যে সংযোগকে মানসম্মত করুন, তারের ত্রুটির ঝুঁকি হ্রাস করুন এবং পরবর্তীতে রক্ষণাবেক্ষণের সুবিধা দিন |
||
|
গ্রিড-সংযোগ সুরক্ষা মডিউল (কোর সেফটি ইউনিট) |
পাওয়ার জেনারেশন সিস্টেম এবং পাওয়ার গ্রিডের দ্বিমুখী নিরাপত্তা নিশ্চিত করুন, গ্রিডের ত্রুটি / দ্বীপের প্রভাব / ঊর্ধ্বগতির কারণে সরঞ্জামের ক্ষতি প্রতিরোধ করুন |
অ্যান্টি-আইল্যান্ডিং সুরক্ষা ডিভাইস |
অ্যান্টি-আইল্যান্ডিং ডিভাইস: মূল উপাদান, আইল্যান্ডিং প্রভাব সনাক্ত করে এবং সার্কিট কেটে দেয় |
|
ওভারভোল্টেজ / আন্ডারভোল্টেজ / ওভারফ্রিকোয়েন্সি / আন্ডারফ্রিকোয়েন্সি রিলে |
SPD: ক্ষণস্থায়ী ওভারভোল্টেজ দমন করুন এবং উপাদানগুলি রক্ষা করুন |
||
|
সার্জ প্রোটেক্টিভ ডিভাইস (SPD) |
রিলে: গ্রিড পরামিতি নিরীক্ষণ করুন এবং অস্বাভাবিক সুরক্ষা ট্রিগার করুন |
||
|
গ্রাউন্ড ফল্ট সুরক্ষা ডিভাইস |
গ্রাউন্ড ফল্ট প্রোটেকশন ডিভাইস: রিয়েল টাইম মনিটর গ্রাউন্ড ফল্ট কারেন্ট, ত্রুটির ক্ষেত্রে দ্রুত সার্কিট কেটে দেয় এবং বৈদ্যুতিক লিকেজের কারণে ব্যক্তিগত বা সরঞ্জাম দুর্ঘটনা প্রতিরোধ করে |
||
|
পাওয়ার মিটারিং এবং মনিটরিং মডিউল |
সঠিকভাবে গ্রিড-সংযুক্ত বৈদ্যুতিক শক্তি পরিমাপ করুন, পাওয়ার গ্রিড / পাওয়ার জেনারেশন সিস্টেমের অপারেটিং প্যারামিটারগুলি নিরীক্ষণ করুন এবং নিষ্পত্তি / নির্ণয়ের জন্য ডেটা সরবরাহ করুন |
তিন-ফেজ বহুমুখী বৈদ্যুতিক মিটার |
CT/VT: মিটার পরিমাপের সাথে খাপ খাইয়ে নিতে বড় কারেন্ট/উচ্চ ভোল্টেজকে ছোট সিগন্যালে রূপান্তর করুন |
|
কারেন্ট ট্রান্সফরমার (CT) / ভোল্টেজ ট্রান্সফরমার (VT) |
বৈদ্যুতিক মিটার: সক্রিয় / প্রতিক্রিয়াশীল বৈদ্যুতিক শক্তি পরিমাপ করুন, ভোল্টেজ / বর্তমান / ফ্রিকোয়েন্সি মনিটর করুন |
||
|
পরিমাপ ও নিয়ন্ত্রণ টার্মিনাল |
পরিমাপ এবং নিয়ন্ত্রণ টার্মিনাল: ডেটা সংগ্রহ করুন এবং স্থানীয় / দূরবর্তী প্রদর্শন সমর্থন করুন |
||
|
স্ট্যাটাস ইন্ডিকেটর লাইট/ডিসপ্লে স্ক্রীন |
স্ট্যাটাস ইন্ডিকেটর লাইট: স্বজ্ঞাতভাবে গ্রিড-সংযোগ বন্ধ, ফল্ট অ্যালার্ম, পাওয়ার অন ইত্যাদির অবস্থা প্রদর্শন করুন; ডিসপ্লে স্ক্রীন: বাহ্যিক সরঞ্জাম ছাড়াই স্থানীয়ভাবে বৈদ্যুতিক শক্তি ডেটা, গ্রিড প্যারামিটার এবং ফল্ট কোডগুলি দেখুন |
||
|
গ্রিড-সংযোগ নিয়ন্ত্রণ ও যোগাযোগ মডিউল |
গ্রিড-সংযোগ সার্কিটের বুদ্ধিমান সুইচিং উপলব্ধি করুন, গ্রিড প্রেরণ / ফটোভোলটাইক মনিটরিং সিস্টেমের সাথে তথ্য বিনিময় করুন এবং প্রেরণের প্রয়োজনীয়তা পূরণ করুন |
গ্রিড-সংযোগ যোগাযোগকারী |
যোগাযোগকারী: সংকেত গ্রহণ করুন এবং স্বয়ংক্রিয়ভাবে গ্রিড-সংযোগ সার্কিট পরিবর্তন করুন |
|
কন্ট্রোলার/পিএলসি |
কন্ট্রোলার: প্রতিটি মডিউলের ক্রিয়াগুলি সমন্বয় করুন এবং প্রিসেট লজিক চালান |
||
|
যোগাযোগ মডিউল (4G / ইথারনেট / RS485) |
যোগাযোগ মডিউল: রিমোট মনিটরিং এবং ডেটা ট্রান্সমিশন উপলব্ধি করুন |
||
|
ম্যানুয়াল / স্বয়ংক্রিয় পরিবর্তন সুইচ |
ম্যানুয়াল / স্বয়ংক্রিয় পরিবর্তন সুইচ: কন্ট্রোল মোড স্যুইচ করুন, স্বয়ংক্রিয় মোডে রিমোট / পিএলসি নির্দেশাবলী গ্রহণ করুন; রক্ষণাবেক্ষণ বা জরুরী প্রয়োজন মেটাতে ম্যানুয়াল মোডে স্থানীয় অপারেশন উপলব্ধি করুন |
||
|
মন্ত্রিসভা এবং সহায়ক মডিউল |
বহিরঙ্গন / শিল্প পরিবেশে অভ্যন্তরীণ উপাদানগুলির স্থিতিশীল অপারেশন নিশ্চিত করতে ইনস্টলেশন ক্যারিয়ার এবং প্রতিরক্ষামূলক পরিবেশ সরবরাহ করুন |
মেটাল ক্যাবিনেট (IP54 এবং তার উপরে) |
ক্যাবিনেট: ডাস্টপ্রুফ, ওয়াটারপ্রুফ এবং বিদেশী বস্তুর অনুপ্রবেশ রোধ করে |
|
কুলিং ফ্যান / থার্মোস্ট্যাট |
কুলিং ফ্যান: উপাদানগুলির উচ্চ-তাপমাত্রা বার্ধক্য রোধ করতে তাপমাত্রা অনুযায়ী শুরু এবং বন্ধ করুন |
||
|
রক্ষণাবেক্ষণ আলো |
রক্ষণাবেক্ষণের আলো: ক্যাবিনেটের রক্ষণাবেক্ষণের জন্য আলোর উৎস - প্রদান করুন |
||
|
তারের ট্রে / ট্রাঙ্কিং |
তারের ট্রে / ট্রাঙ্কিং: সুন্দরভাবে তারের ব্যবস্থা করুন এবং রক্ষণাবেক্ষণের সুবিধা দিন |
||
|
সিলিং স্ট্রিপ |
সিলিং স্ট্রিপ: ক্যাবিনেটের সিলিং কার্যকারিতা উন্নত করুন, ধূলিকণা এবং বৃষ্টির জলকে মন্ত্রিসভায় প্রবেশ করা থেকে বিরত রাখুন এবং কঠোর পরিবেশে উপাদানগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করুন |
উপরের সারণীতে যুক্ত ক্যাবিনেটের কার্যকরী মডিউল এবং গ্রিডের মূল উপাদানগুলির বর্ণনার উপর ভিত্তি করে-যেকোন গ্রিডের সাথে সংযুক্ত ক্যাবিনেট সমাধানকে দ্রুত নির্বাচন করা এবং মেলানো সম্ভব। এখানে দুটি উদাহরণ আছে।
2.400KW ফোর-চ্যানেল গ্রিড-সংযুক্ত ক্যাবিনেট
400kW গ্রিড-সংযুক্ত ক্যাবিনেটের জন্য উপাদান নির্বাচন সিস্টেম রেট করা ভোল্টেজ, মোট বর্তমান, ইনপুট কারেন্ট প্রতি ইনভার্টার চ্যানেল, সুরক্ষা সমন্বয়, পরিমাপের নির্ভুলতা প্রয়োজনীয়তা এবং পরিবেশগত অভিযোজনযোগ্যতা জড়িত একটি ব্যাপক গণনার উপর ভিত্তি করে। নীচে এই সমাধানের মূল উপাদানগুলির জন্য বিশদ নির্বাচনের ন্যায্যতা রয়েছে:
ইনকামিং লাইন এবং প্রধান সার্কিট উপাদান
ফ্রেম সার্কিট ব্রেকার (TGW1N-1600/4P-800A)
গণনার ভিত্তি:
মোট সিস্টেম শক্তি: 400kW
রেটেড ভোল্টেজ: 380V (তিন-ফেজ)
পাওয়ার ফ্যাক্টর: রক্ষণশীলভাবে আনুমানিক 0.8
বর্তমান গণনার সূত্র:
1.1x অপ্রয়োজনীয়তা এবং সুরেলা প্রভাব বিবেচনা করে, 800A মান রেটিং হিসাবে নির্বাচিত হয়েছে।
PV-নির্দিষ্ট ফাংশন: গ্রিড পুনরুদ্ধার করার সময় হঠাৎ গ্রিড-সংযোগের প্রভাব রোধ করতে আন্ডারভোল্টেজ বিলম্ব ট্রিপিং দিয়ে সজ্জিত।
ইনপুট সার্কিট ব্রেকার (NM1-250S/4300 250A)
ইনভার্টার চ্যানেল প্রতি আনুমানিক শক্তি:
4টি ইনপুট চ্যানেল, প্রতিটি আনুমানিক 100kW
চ্যানেল প্রতি বর্তমান:
250A-এর নির্বাচন একটি 1.3x ওভারলোড ক্ষমতা প্রদান করে, যাতে স্বল্পমেয়াদী ইনভার্টার ওভারলোডের সময় কোনো অসুবিধা না হয়।
রোটারি আইসোলেটিং সুইচ (HD13BX-1000A/41 4P)
নির্বাচনের যৌক্তিকতা:
রক্ষণাবেক্ষণ নিরাপত্তা নিশ্চিত করতে দৃশ্যমান বিরতি পয়েন্ট প্রদান করতে ব্যবহৃত হয়।
1000A> প্রধান ব্রেকার 800A-এ রেট করা হয়েছে, বিচ্ছিন্নতার প্রয়োজনীয়তা পূরণ করা হয়েছে।

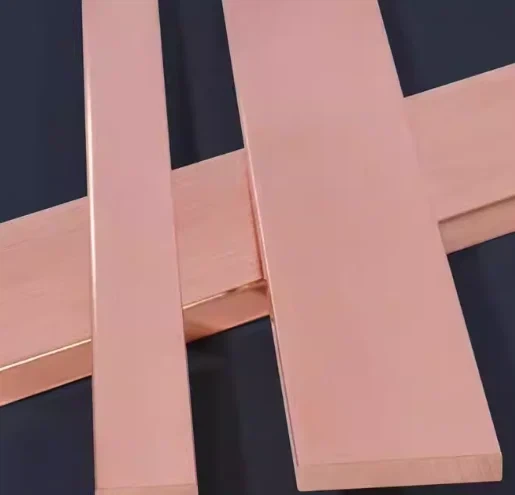

বাসবার (কপার বার, 800A)
নির্বাচনের ভিত্তি:
তামার বাসবারগুলির বর্তমান - বহন ক্ষমতা অনুমান করা হয় 2A প্রতি মিমি²। একটি 800A প্রয়োজনীয়তা কমপক্ষে 400mm² ক্রস-বিভাগীয় এলাকা প্রয়োজন।
সাধারণত, TMY-80×10 (800mm²) বা সমতুল্য স্পেসিফিকেশন 40K এর চেয়ে কম বা সমান তাপমাত্রা বৃদ্ধি নিশ্চিত করতে ব্যবহৃত হয়।
সুরক্ষা মডিউল উপাদান
সার্জ প্রোটেক্টিভ ডিভাইস (LYY1-40kA)
নির্বাচনের ভিত্তি:
ফোটোভোলটাইক সিস্টেমগুলি প্রায়শই উচ্চ বজ্রপাত-জনিত ঢেউয়ের ঝুঁকি সহ বহিরঙ্গন পরিবেশের সংস্পর্শে আসে।
40kA ডিসচার্জ ক্ষমতা ক্লাস II পরীক্ষার প্রয়োজনীয়তা পূরণ করে, কম-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমে বজ্র সুরক্ষার জন্য উপযুক্ত।
SPD সুরক্ষা সার্কিট ব্রেকার (NXB-63AC63 4P)
নির্বাচনের যৌক্তিকতা:
একটি শর্ট সার্কিটের ক্ষেত্রে SPD কে প্রধান সার্কিটকে প্রভাবিত করা থেকে রোধ করতে SPD-এর সামনের-প্রান্ত সুরক্ষার জন্য ব্যবহৃত হয়।
63A রেটিং SPD এর সাথে মেলে, এটি নিশ্চিত করে যে এটি স্বাভাবিক SPD সঞ্চালনের সময় ট্রিপ না করে।
মিটারিং মডিউল উপাদান

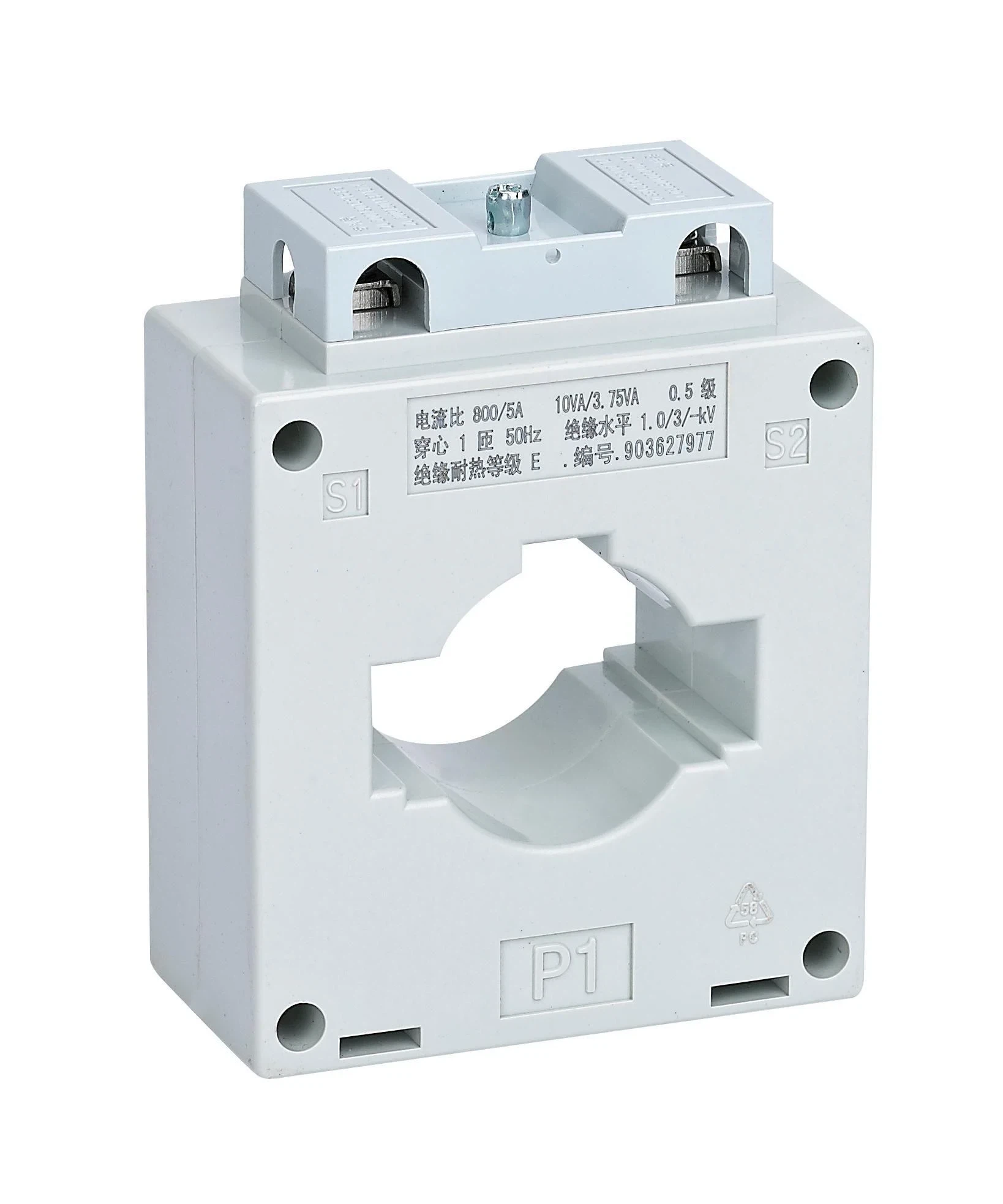

বর্তমান ট্রান্সফরমার (BH-0.66 800/5 ক্লাস 0.5)
নির্বাচনের ভিত্তি:
প্রধান সার্কিট কারেন্ট প্রায়. 760A একটি 800/5 CT নির্বাচন করলে একটি 5A সেকেন্ডারি কারেন্ট পাওয়া যায়, যা মিটারিং যন্ত্রের জন্য উপযুক্ত।
যথার্থতা ক্লাস 0.5 গ্রিড-সংযোগ মিটারিং প্রয়োজনীয়তা পূরণ করে।

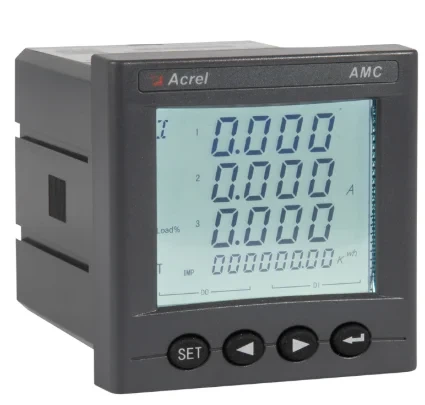

বহুমুখী বৈদ্যুতিক মিটার (AMC96L-E4)
নির্বাচনের যৌক্তিকতা:
RS485 যোগাযোগ সমর্থন করে, ভোল্টেজ, বর্তমান, শক্তি, শক্তি, ইত্যাদির জন্য ডেটা আপলোড সক্ষম করে।
ফটোভোলটাইক গ্রিড-সংযোগ পয়েন্টে ডেটা অধিগ্রহণ এবং পর্যবেক্ষণের জন্য গ্রিড প্রয়োজনীয়তা মেনে চলে।
নিয়ন্ত্রণ এবং অক্জিলিয়ারী মডিউল উপাদান
ফিউজ (RT14-400V 6A)
নির্বাচনের যৌক্তিকতা:
সেকেন্ডারি সার্কিটগুলির সুরক্ষার জন্য ব্যবহৃত হয়, যেমন কন্ট্রোল পাওয়ার সাপ্লাই, কমিউনিকেশন মডিউল, ইন্সট্রুমেন্ট পাওয়ার ইত্যাদি।
6A ফিউজগুলি স্বল্প-সময়ের ইনরাশ স্রোত সহ্য করতে পারে এবং নিয়ন্ত্রণের উপাদানগুলিকে সুরক্ষিত রাখতে শর্ট সার্কিটের সময় দ্রুত সংযোগ বিচ্ছিন্ন করে।
বর্তমান/ভোল্টেজ টার্মিনাল (45/90 পিসি)
নির্বাচনের ভিত্তি:
প্রতিটি সিটির বর্তমান টার্মিনালের সাথে সংযোগ প্রয়োজন; প্রতিটি ভোল্টেজ সংকেতের জন্য ভোল্টেজ টার্মিনালের সাথে সংযোগ প্রয়োজন।
3টি CT, তিন-ফেজ ভোল্টেজ, মাল্টিফাংশনাল মিটার, অ্যান্টি-চুরি বাক্স ইত্যাদির প্রয়োজন বিবেচনা করে, 45/90 টার্মিনালগুলি যুক্তিসঙ্গত রিডান্ডেন্সি প্রদান করে।

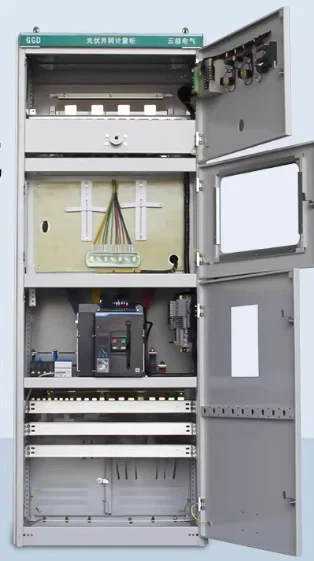

ঘের (GGD 800×800×2200)
নির্বাচনের যৌক্তিকতা:
GGD ক্যাবিনেট হল একটি প্রমিত লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট, উচ্চ কারেন্ট এবং মাল্টি-সার্কিট লেআউটের জন্য উপযুক্ত।
মাত্রাগুলি ব্রেকার, বাসবার, সিটি, মিটার, অ্যান্টি-চুরি বাক্স, ইত্যাদি সাজানোর জন্য প্রয়োজনীয় স্থান মিটমাট করে।
|
না. |
উপাদানের নাম (মডেল ও স্পেসিফিকেশন সহ) |
ইউনিট |
পরিমাণ |
ফাংশন মডিউল |
মডিউলের সংশ্লিষ্ট মূল ফাংশন |
উপাদান ফাংশন বিবরণ |
ছবি |
|
1 |
ফ্রেম সার্কিট ব্রেকার (TGW1N-1600/4P-800A, PV-নির্দিষ্ট আন্ডারভোল্টেজ বিলম্ব ট্রিপিং সহ) |
টুকরা |
1 |
ইনকামিং লাইন এবং পাওয়ার ডিস্ট্রিবিউশন মডিউল |
বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা এসি পাওয়ার আউটপুট গ্রহণ করুন, পাওয়ার সংগ্রহ এবং বিতরণ উপলব্ধি করুন এবং প্রধান গ্রিড-সংযোগ সার্কিট চ্যানেল তৈরি করুন |
আন্ডারভোল্টেজ বিলম্ব ট্রিপিং ফাংশন সহ, প্রধান সার্কিট ব্রেকিং, ওভারলোড/শর্ট-সার্কিট সুরক্ষা এবং পিভি-নির্দিষ্ট গ্রিড-সংযোগ নিয়ন্ত্রণ করুন |
|
|
2 |
ইনপুট সার্কিট ব্রেকার (NM1-250S/4300 250A) |
টুকরা |
4 |
4-চ্যানেল ইনকামিং লাইন সার্কিট ব্রেকার, প্রতিটি ইনভার্টারের ইনকামিং লাইনের ব্রেকিং এবং শর্ট-সার্কিট/ওভারলোড সুরক্ষার জন্য দায়ী |
|
||
|
3 |
রোটারি আইসোলেটিং নাইফ সুইচ (HD13BX-1000A/41 4P) |
টুকরা |
1 |
অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করতে রক্ষণাবেক্ষণের সময় সুস্পষ্ট বিরতি পয়েন্ট প্রদান করুন |
|
||
|
4 |
মিনিয়েচার সার্কিট ব্রেকার (NXB-16AC63 2P) |
টুকরা |
1 |
সহায়ক সরঞ্জামগুলির জন্য স্বাধীন পাওয়ার সাপ্লাই সার্কিট সুরক্ষা প্রদান করুন (যেমন মিটারিং টার্মিনাল, নিয়ন্ত্রণ সার্কিট) |
|
||
|
5 |
বাস বার সমর্থন |
সেট |
2 |
বাস বার তামার সারি ঠিক করুন এবং সমর্থন করুন, দৃঢ় ইনস্টলেশন এবং তামার সারির নির্ভরযোগ্য নিরোধক নিশ্চিত করুন এবং ছোট-সার্কিট ঝুঁকি এড়ান |
|
||
|
6 |
কপার সংযোগকারী |
টুকরা |
18 |
তারের এবং উপাদানগুলির সাথে তামার সারিগুলির সংযোগের জন্য ব্যবহৃত হয়, স্থিতিশীল বর্তমান সংক্রমণ নিশ্চিত করে এবং যোগাযোগ প্রতিরোধের হ্রাস করে |
|
||
|
7 |
কপার কোর ওয়্যার, কপার রো (800A) |
কেজি |
60 |
800A বড় কারেন্ট বহন করুন, 4-চ্যানেল ইনপুট বৈদ্যুতিক শক্তি সংগ্রহ করুন এবং এটি প্রধান সুইচ এবং গ্রিডের দিকে প্রেরণ করুন, যা বৈদ্যুতিক শক্তি সংক্রমণের মূল বাহক। |
|
||
|
8 |
লাইটনিং প্রোটেকশন সার্কিট ব্রেকার (NXB-63AC63 4P) |
টুকরা |
1 |
গ্রিড-সংযোগ সুরক্ষা মডিউল |
পাওয়ার জেনারেশন সিস্টেম এবং পাওয়ার গ্রিডের দুই-নিরাপত্তা নিশ্চিত করুন, গ্রিডের ত্রুটি/আইল্যান্ডিং এফেক্ট/সার্জের কারণে যন্ত্রপাতির ক্ষতি প্রতিরোধ করুন |
সার্জ প্রোটেক্টর সার্কিটের অন-অফ নিয়ন্ত্রণ করুন, বজ্র সুরক্ষা ফাংশন উপলব্ধি করতে সহায়তা করুন এবং প্রধান সার্কিটকে প্রভাবিত করে এমন অস্বাভাবিক বজ্র সুরক্ষা সার্কিট এড়িয়ে চলুন |
|
|
9 |
সার্জ প্রোটেক্টিভ ডিভাইস (LYY1-40KA) |
টুকরা |
1 |
বজ্রপাত এবং গ্রিড ওঠানামার কারণে সৃষ্ট ক্ষণস্থায়ী ওভারভোল্টেজ দমন করুন এবং ক্যাবিনেটের বৈদ্যুতিক উপাদানগুলিকে রক্ষা করুন |
|
||
|
10 |
বর্তমান ট্রান্সফরমার (BH-0.66 800/5 ক্লাস 0.5) |
টুকরা |
3 |
পাওয়ার মিটারিং এবং মনিটরিং মডিউল |
সঠিকভাবে গ্রিড-সংযুক্ত বৈদ্যুতিক শক্তি পরিমাপ করুন, পাওয়ার গ্রিড/পাওয়ার জেনারেশন সিস্টেমের অপারেটিং প্যারামিটারগুলি নিরীক্ষণ করুন এবং নিষ্পত্তি/নির্ণয়ের জন্য ডেটা সরবরাহ করুন |
800A বড় কারেন্টকে 5A ছোট সিগন্যালে রূপান্তর করুন, বহুমুখী বৈদ্যুতিক মিটারের পরিমাপের সাথে খাপ খাইয়ে নিন এবং মিটারিংয়ের সঠিকতা এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করুন |
|
|
11 |
বহুমুখী বৈদ্যুতিক মিটার (AMC96L-E4, যোগাযোগ সহ) |
টুকরা |
1 |
গ্রিড-সংযুক্ত বৈদ্যুতিক শক্তি পরিমাপ করুন, ভোল্টেজ, কারেন্ট এবং পাওয়ারের মতো পরামিতিগুলি পর্যবেক্ষণ করুন এবং ডেটা ট্রান্সমিশন উপলব্ধি করার জন্য যোগাযোগ ফাংশন সমর্থন করুন |
|
||
|
12 |
সিগন্যাল লাইট (AD11-22/41) |
টুকরা |
3 |
স্বজ্ঞাতভাবে স্থানীয় দেখার জন্য সরঞ্জাম অপারেটিং অবস্থা (যেমন পাওয়ার অন, গ্রিড{0}}কানেকশন বন্ধ, ফল্ট অ্যালার্ম, ইত্যাদি) প্রদর্শন করুন |
|
||
|
13 |
ক্লো ফিক্সড ব্র্যাকেট (TMH) |
টুকরা |
2 |
মিটারিং-সম্পর্কিত উপাদানগুলি ঠিক করুন, বিরোধী-বিদ্যুৎ-চুরি বাক্সের সাথে সহযোগিতা করুন-বিদ্যুৎ-চুরি বিরোধী ফাংশন উপলব্ধি করতে এবং মিটারিং ডেটার নিরাপত্তা নিশ্চিত করুন |
|
||
|
14 |
বিরোধী-বিদ্যুৎ-চুরি বাক্স (TMH) |
টুকরা |
1 |
বিরোধী-বিদ্যুৎ-চুরির জন্য বিশেষ, মিটারিং সার্কিটের তারের সুরক্ষা এবং বৈদ্যুতিক শক্তি মিটারিং ডেটার সত্যতা এবং নির্ভুলতা নিশ্চিত করুন |
|
||
|
15 |
ক্যাবিনেট (GGD, W800×D800×H2200) |
টুকরা |
1 |
মন্ত্রিসভা এবং সহায়ক মডিউল |
অভ্যন্তরীণ উপাদানগুলির স্থিতিশীল অপারেশন নিশ্চিত করতে ইনস্টলেশন ক্যারিয়ার এবং প্রতিরক্ষামূলক পরিবেশ সরবরাহ করুন |
সমস্ত উপাদানের জন্য ইনস্টলেশন স্থান প্রদান করুন, মৌলিক ধুলোরোধী এবং প্রতিরক্ষামূলক ফাংশন আছে এবং অভ্যন্তরীণ ব্যবহারের পরিবেশের সাথে খাপ খাইয়ে নিন |
|
|
16 |
ফিউজ (RT14-400V 6A) |
সেট |
5 |
ওভারলোড বা শর্ট সার্কিটের কারণে নিয়ন্ত্রণ উপাদান এবং যোগাযোগ মডিউলগুলির ক্ষতি এড়াতে সেকেন্ডারি পাওয়ার সার্কিট এবং কন্ট্রোল সার্কিট রক্ষা করুন |
|
||
|
17 |
বর্তমান টার্মিনাল |
টুকরা |
45 |
সুবিধাজনক ওয়্যারিং ব্যবস্থা এবং পরে রক্ষণাবেক্ষণের জন্য বর্তমান সংকেত লাইনের সংযোগ মানক করুন |
|
||
|
18 |
ভোল্টেজ টার্মিনাল |
টুকরা |
90 |
ভোল্টেজ সিগন্যাল লাইনের সংযোগকে মানসম্মত করুন, নির্ভরযোগ্য সিগন্যাল ট্রান্সমিশন নিশ্চিত করুন এবং তারের ব্যবস্থা এবং পরে রক্ষণাবেক্ষণের সুবিধা দিন |
|||
|
19 |
আনুষাঙ্গিক যেমন কপার লগ, ক্যাবল টাই, পজিশনিং ক্লিপ, প্লাস্টিক কভার |
- |
- |
ওয়্যারিং, ফিক্সিং কম্পোনেন্ট এবং ইনসুলেশন সুরক্ষায় সহায়তা করুন, ঝরঝরে অভ্যন্তরীণ ওয়্যারিং এবং দৃঢ় উপাদান ইনস্টলেশন নিশ্চিত করুন এবং অপারেশন নির্ভরযোগ্যতা উন্নত করুন |
750KW 7-চ্যানেল গ্রিড-টাইড ক্যাবিনেট
ইনকামিং লাইন এবং প্রধান সার্কিট উপাদান
প্রধান গ্রিড-সংযোগ সুইচ (NXA16N16-MF4 1250A, 4P 65kA)
গণনার ভিত্তি:
মোট সিস্টেম শক্তি: 750kW
রেটেড ভোল্টেজ: 380V (তিন-ফেজ)
পাওয়ার ফ্যাক্টর: রক্ষণশীলভাবে আনুমানিক 0.8
মোট বর্তমান হিসাব:
সাধারণ অপারেটিং বর্তমান পরিসীমা প্রায় 1200-1300A
ইন্টেলিজেন্ট ফাংশন: ইলেকট্রিকাল ওপেনিং/ক্লোজিং, আন্ডারভোল্টেজ রিলিজ, ভোল্টেজ-চেক ক্লোজিং এবং বিলম্ব ফাংশন দিয়ে সজ্জিত, নিরাপদ এবং নিয়ন্ত্রিত গ্রিড-সংযোগ অপারেশন নিশ্চিত করে।
ইনপুট সার্কিট ব্রেকার (NM1-250L/4300B 50kA)
ইনভার্টার চ্যানেল প্রতি আনুমানিক শক্তি:
7টি ইনপুট চ্যানেল, প্রতিটি আনুমানিক 107kW
চ্যানেল প্রতি বর্তমান:
নির্বাচনের যৌক্তিকতা:
250A রেটিং 1.23x ওভারলোড ক্ষমতা প্রদান করে, যাতে স্বল্প-মেয়াদী ইনভার্টার ওভারলোডের সময় কোনো অসুবিধার ট্রিপিং না হয়।
50kA ব্রেকিং ক্ষমতা গ্রিড-সংযোগ বিন্দুতে সংক্ষিপ্ত-সার্কিট কারেন্ট সহ্য করার প্রয়োজনীয়তা পূরণ করে।
4300B মডেল (সহায়ক পরিচিতি সহ) দূরবর্তী অবস্থা পর্যবেক্ষণের সুবিধা দেয়।
বিচ্ছিন্ন সুইচ (1500A/4P HD12)
নির্বাচনের ভিত্তি:
রেট করা বর্তমান: 1500A > প্রধান সুইচের 1250A, বিচ্ছিন্নতার প্রয়োজনীয়তা পূরণ করে।
রক্ষণাবেক্ষণ কর্মীদের জন্য পরম নিরাপত্তা নিশ্চিত করতে দৃশ্যমান বিরতি পয়েন্ট প্রদান করে।
4-মেরু নকশা সমস্ত লাইভ কন্ডাক্টরের সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করে।
বাসবার (80×10 মিমি কপার বার)
নির্বাচনের ভিত্তি:
বর্তমান-তামার বাসবার বহন করার ক্ষমতা: TMY-80×10 (800mm²) আদর্শ অবস্থার অধীনে প্রায় 1600-1800A বহন করতে পারে।
তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ: 1250A অপারেটিং কারেন্টে 40K এর কম বা সমান।
পর্যাপ্ত ক্রস-বিভাগীয় এলাকা কম প্রতিবন্ধকতা এবং সর্বনিম্ন বিদ্যুতের ক্ষতি নিশ্চিত করে।
একাধিক বাসবার সমর্থন শর্ট-সার্কিট ইলেক্ট্রোম্যাগনেটিক ফোর্সের অধীনে যান্ত্রিক স্থিতিশীলতা নিশ্চিত করে।
ইনপুট মিনিয়েচার সার্কিট ব্রেকার (NXB-32A/4P)
নির্বাচনের যৌক্তিকতা:
পাওয়ার সাপ্লাই ব্যুরোর মিটারিং কালেকশন টার্মিনালের জন্য ডেডিকেটেড পাওয়ার সাপ্লাই সুরক্ষা।
32A রেটিং আপস্ট্রিম সুরক্ষা ডিভাইসের সাথে নির্বাচন নিশ্চিত করে।
4-মেরু নকশা মিটারিং পাওয়ার সাপ্লাই সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করে।
সুরক্ষা মডিউল উপাদান
1.AC সার্জ অ্যারেস্টার (NXUII-C40/40kA)
নির্বাচনের ভিত্তি:
40kA (8/20μs) ডিসচার্জ ক্ষমতা কম-ভোল্টেজ ডিস্ট্রিবিউশন সিস্টেমের জন্য দ্বিতীয় শ্রেণীর পরীক্ষার প্রয়োজনীয়তা পূরণ করে।
সর্বোচ্চ একটানা অপারেটিং ভোল্টেজ Uc~385V AC, 380V সিস্টেমের জন্য উপযুক্ত।
সুরক্ষা স্তর উপরে 1.8kV এর থেকে কম বা সমান, কার্যকরভাবে ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে।
সার্জ অ্যারেস্টার প্রোটেকশন সার্কিট ব্রেকার (NXB-63/63A/4P)
নির্বাচনের যৌক্তিকতা:
শর্ট সার্কিট ব্যর্থতার ক্ষেত্রে প্রধান সার্কিটকে প্রভাবিত করা থেকে প্রতিরোধ করার জন্য সার্জ অ্যারেস্টারের সামনের-প্রান্ত সুরক্ষা।
63A রেটিং সার্জ অ্যারেস্টারের নামমাত্র স্রাব কারেন্টের সাথে সমন্বয় করে।
মিটারিং মডিউল উপাদান
1. পরিমাপ বর্তমান ট্রান্সফরমার (1200/5A ক্লাস 0.5)
নির্বাচনের ভিত্তি:
প্রধান সার্কিট বর্তমান প্রায় 1200-1300A সম্পূর্ণ লোড অধীনে.
1200/5A অনুপাতের ফলে নামমাত্র লোডে 5A সেকেন্ডারি কারেন্ট পাওয়া যায়, যা স্ট্যান্ডার্ড মিটারিং যন্ত্রের জন্য উপযুক্ত।
1250A প্রধান কারেন্ট, সেকেন্ডারি কারেন্ট=(1250/1200)×5 ≈ 5.21A, মিটারের পরিমাপের সীমার মধ্যে।
যথার্থতা ক্লাস 0.5 বাণিজ্যিক অ্যাপ্লিকেশনের জন্য গ্রিড-সংযোগ মিটারিং প্রয়োজনীয়তা পূরণ করে।
রেট করা বোঝা বহুমুখী মিটারের ইনপুট প্রতিবন্ধকতার সাথে মেলে।
2.380V মাল্টিফাংশনাল মিটার (RS485 কমিউনিকেশন সহ)
নির্বাচনের যৌক্তিকতা:
শক্তি, ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি, পাওয়ার ফ্যাক্টর এবং শক্তি প্রদর্শন করে।
RS485 যোগাযোগ পর্যবেক্ষণ সিস্টেমে ডেটা আপলোড সক্ষম করে।
ফটোভোলটাইক গ্রিড-সংযোগ পয়েন্টে ডেটা অধিগ্রহণ এবং পর্যবেক্ষণের জন্য গ্রিড প্রয়োজনীয়তা মেনে চলে।
স্থানীয় প্রদর্শন এবং দূরবর্তী ডেটা ট্রান্সমিশন উভয় সমর্থন করে।
3. পাওয়ার ইন্ডিকেটর লাইট (হলুদ/সবুজ/লাল)
নির্বাচনের যৌক্তিকতা:
সরঞ্জাম অবস্থার স্বজ্ঞাত চাক্ষুষ ইঙ্গিত প্রদান করে:
লাল: পাওয়ার চালু / গ্রিড-সংযুক্ত
সবুজ: স্ট্যান্ডবাই / প্রস্তুত
4.লিড সিলিং জংশন বক্স এবং হর্ন ব্র্যাকেট (2 সেট)
নির্বাচনের যৌক্তিকতা:
মিটারিং সার্কিট ওয়্যারিং রক্ষা করার জন্য অ্যান্টি-বিদ্যুৎ-চুরি ফাংশন।
শক্তি মিটারিং ডেটার সত্যতা এবং নির্ভুলতা নিশ্চিত করে।
মিটারিং নিরাপত্তার জন্য পাওয়ার সাপ্লাই ব্যুরোর প্রয়োজনীয়তা মেনে চলে।
নিয়ন্ত্রণ এবং যোগাযোগ মডিউল উপাদান
1.সময় রিলে
নির্বাচনের যৌক্তিকতা:
সমন্বিত অপারেশনের জন্য বিলম্ব নিয়ন্ত্রণ ফাংশন প্রদান করে।
বিলম্বিত ক্লোজিং/ওপেনিং লজিক কার্যকর করতে প্রধান গ্রিড-সংযোগ সুইচের সাথে কাজ করে।
একযোগে স্যুইচিং ক্রিয়াকলাপ প্রতিরোধ করে যা সিস্টেমের ব্যাঘাত ঘটাতে পারে।
2. মধ্যবর্তী রিলে (4 ইউনিট)
নির্বাচনের যৌক্তিকতা:
কন্ট্রোলার বা ম্যানুয়াল সুইচ থেকে নিয়ন্ত্রণ সংকেত প্রসারিত করুন।
উচ্চ-বর্তমান কন্টাক্টর এবং ব্রেকার চালাতে কন্ট্রোল লজিক রূপান্তর করুন।
জন্য বরাদ্দ 4 ইউনিট:
ক্লোজিং কমান্ড (1)
খোলার আদেশ (1)
স্থিতি প্রতিক্রিয়া (1)
ইন্টারলক লজিক (1)
ক্লোজিং/ওপেনিং কন্ট্রোল কমান্ডের নির্ভরযোগ্য সঞ্চালন নিশ্চিত করে।
বন্ধ / খোলার বোতাম এবং স্থানান্তর সুইচ
নির্বাচনের যৌক্তিকতা:
ম্যানুয়াল কন্ট্রোল বোতাম: রক্ষণাবেক্ষণ বা জরুরি অবস্থার সময় গ্রিড-সংযোগ সার্কিটের স্থানীয় অপারেশনের অনুমতি দিন।
স্থানান্তর সুইচ: ম্যানুয়াল এবং স্বয়ংক্রিয় নিয়ন্ত্রণ মোডগুলির মধ্যে স্যুইচিং সক্ষম করে৷
স্বয়ংক্রিয় মোড: দূরবর্তী/পিএলসি কমান্ড গ্রহণ করে
ম্যানুয়াল মোড: রক্ষণাবেক্ষণ বা জরুরি প্রয়োজনের জন্য স্থানীয় অপারেশন
ক্যাবিনেট এবং অক্জিলিয়ারী মডিউল উপাদান
1.GGD স্ট্যান্ডার্ড ক্যাবিনেট (W1000×D800×H2200mm)
নির্বাচনের যৌক্তিকতা:
GGD ক্যাবিনেট হল একটি প্রমিত লো-ভোল্টেজ ডিস্ট্রিবিউশন ক্যাবিনেট, উচ্চ কারেন্ট এবং মাল্টি-সার্কিট লেআউটের জন্য উপযুক্ত।
মাত্রা মিটমাট:
প্রধান সুইচ (1250A ফ্রেমের আকার)
7টি ইনপুট ব্রেকার (প্রতিটি 250A)
বাসবার সিস্টেম
CTs, মিটার, নিয়ন্ত্রণ ডিভাইস, এবং সহায়ক উপাদান
স্প্রে আবরণ সহ কোল্ড-ঘূর্ণিত ইস্পাত প্লেট মৌলিক জারা সুরক্ষা প্রদান করে।
তাপ অপচয়ের জন্য পর্যাপ্ত বায়ুচলাচল সহ অভ্যন্তরীণ ব্যবহারের রেটিং।
2.সেকেন্ডারি পাওয়ার ফিউজ (RT28-32/6A, 6 ইউনিট)
নির্বাচনের যৌক্তিকতা:
সেকেন্ডারি পাওয়ার সার্কিট (নিয়ন্ত্রণ শক্তি, যোগাযোগ মডিউল শক্তি, যন্ত্র শক্তি) রক্ষা করুন।
6এ রেটিং শর্ট সার্কিটের সময় দ্রুত সংযোগ বিচ্ছিন্ন করার সময় স্বল্প-সময়ের ইনরাশ স্রোত সহ্য করতে পারে।
জন্য বরাদ্দ 6 ইউনিট:
নিয়ন্ত্রণ সার্কিট শক্তি (2)
মিটারিং সার্কিট পাওয়ার (2)
যোগাযোগ মডিউল শক্তি (1)
অতিরিক্ত (1)
3.সেকেন্ডারি তারের তারের, টার্মিনাল, এবং আনুষাঙ্গিক
নির্বাচনের যৌক্তিকতা:
সমস্ত নিয়ন্ত্রণ এবং পর্যবেক্ষণ উপাদানগুলির জন্য সংকেত সংক্রমণ এবং পাওয়ার সাপ্লাই সংযোগ।
মানসম্মত টার্মিনালগুলি নির্ভরযোগ্য সংযোগ নিশ্চিত করে এবং রক্ষণাবেক্ষণের সুবিধা দেয়।
বর্তমান বহন ক্ষমতা এবং ভোল্টেজ ড্রপের প্রয়োজনীয়তার জন্য সঠিক তারের আকার-।
|
না. |
উপাদানের নাম (মডেল ও স্পেসিফিকেশন সহ) |
ইউনিট |
পরিমাণ |
ফাংশন মডিউল |
মডিউলের সংশ্লিষ্ট মূল ফাংশন |
উপাদান ফাংশন বিবরণ |
ছবি |
|
1 |
প্রধান গ্রিড-সংযোগ সুইচ (NXA16N16-MF4 1250A, 4P 65kA) |
টুকরা |
1 |
ইনকামিং লাইন এবং পাওয়ার ডিস্ট্রিবিউশন মডিউল |
বৈদ্যুতিন সংকেতের মেরু বদল দ্বারা এসি পাওয়ার আউটপুট গ্রহণ করুন, পাওয়ার সংগ্রহ এবং বিতরণ উপলব্ধি করুন এবং প্রধান গ্রিড-সংযোগ সার্কিট চ্যানেল তৈরি করুন |
বৈদ্যুতিক ওপেনিং/ক্লোজিং, আন্ডারভোল্টেজ রিলিজ, ভোল্টেজ{0}}চেক ক্লোজিং এবং বিলম্ব ফাংশন সহ স্থির বুদ্ধিমান মেইন সুইচ। প্রধান সার্কিট ব্রেকিং + ওভারলোড/শর্ট-সার্কিট সুরক্ষা গ্রহণ করে |
|
|
2 |
ইনপুট সার্কিট ব্রেকার (NM1-250L/4300B 50kA) |
টুকরা |
7 |
250A ইনপুট সার্কিট ব্রেকার, প্রতিটি ইনভার্টার ইনকামিং লাইনের ব্রেকিং এবং ছোট-সার্কিট/ওভারলোড সুরক্ষার জন্য দায়ী |
|
||
|
3 |
ইনপুট মিনিয়েচার সার্কিট ব্রেকার (NXB-32A/4P) |
টুকরা |
1 |
ইউটিলিটি মিটারিং সংগ্রহ টার্মিনালের জন্য পাওয়ার সাপ্লাই সুইচ, মিটারিং টার্মিনালের জন্য স্বাধীন পাওয়ার সাপ্লাই সার্কিট সুরক্ষা প্রদান করে |
|
||
|
4 |
বাসবার (80×10 মিমি কপার বার) |
সেট |
বেশ কিছু |
বড় কারেন্ট বহন করুন, 7টি ইনপুট সার্কিট ব্রেকার থেকে শক্তি সংগ্রহ করুন এবং এটিকে প্রধান গ্রিড-সংযোগ সুইচ এবং গ্রিড সাইডে প্রেরণ করুন |
|
||
|
5 |
বিচ্ছিন্ন সুইচ (1500A/4P HD12) |
টুকরা |
1 |
অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করতে রক্ষণাবেক্ষণের সময় সুস্পষ্ট বিরতি পয়েন্ট প্রদান করুন |
|
||
|
6 |
এসি সার্জ অ্যারেস্টার (NXUII-C40/40kA) |
সেট |
1 |
গ্রিড-সংযোগ সুরক্ষা মডিউল |
পাওয়ার জেনারেশন সিস্টেম এবং পাওয়ার গ্রিডের দ্বিমুখী নিরাপত্তা নিশ্চিত করুন, গ্রিডের ত্রুটি/সার্জের কারণে যন্ত্রপাতির ক্ষতি প্রতিরোধ করুন |
এসি বজ্র সুরক্ষা, ক্ষণস্থায়ী ওভারভোল্টেজ দমন করে, বজ্রপাত বা গ্রিড ওঠানামা থেকে ক্যাবিনেটের বৈদ্যুতিক উপাদানগুলিকে রক্ষা করে |
|
|
7 |
সার্জ অ্যারেস্টার প্রোটেকশন সার্কিট ব্রেকার (NXB-63/63A/4P) |
সেট |
1 |
সার্জ প্রোটেকশন ইনপুট কন্ট্রোল, সার্জ অ্যারেস্টার সার্কিটের অন-অফ নিয়ন্ত্রণ, বজ্র সুরক্ষা ফাংশন উপলব্ধি করতে সহায়তা করে |
|
||
|
8 |
380V মাল্টিফাংশনাল মিটার (RS485 কমিউনিকেশন সহ) |
টুকরা |
1 |
পাওয়ার মিটারিং এবং মনিটরিং মডিউল |
সঠিকভাবে গ্রিড-সংযুক্ত বৈদ্যুতিক শক্তি পরিমাপ করুন, পাওয়ার গ্রিড/পাওয়ার জেনারেশন সিস্টেমের অপারেটিং প্যারামিটারগুলি নিরীক্ষণ করুন এবং নিষ্পত্তি/নির্ণয়ের জন্য ডেটা সরবরাহ করুন |
প্রদর্শন ক্ষমতা, ভোল্টেজ, বর্তমান, সমর্থন RS485 যোগাযোগ, বৈদ্যুতিক শক্তি মিটারিং এবং ডেটা ট্রান্সমিশন উপলব্ধি |
|
|
9 |
পরিমাপ বর্তমান ট্রান্সফরমার (1200/5A ক্লাস 0.5) |
টুকরা |
3 |
1200A বড় কারেন্টকে 5A ছোট সিগন্যালে রূপান্তর করুন, বহুমুখী মিটার পরিমাপের সাথে খাপ খাইয়ে নিন, মিটারিংয়ের সঠিকতা এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করুন |
|
||
|
10 |
পাওয়ার ইন্ডিকেটর লাইট (হলুদ/সবুজ/লাল) |
টুকরা |
5 |
স্বজ্ঞাতভাবে স্থানীয় দেখার জন্য সরঞ্জাম অপারেটিং অবস্থা (যেমন পাওয়ার অন, গ্রিড{0}}কানেকশন বন্ধ, ফল্ট অ্যালার্ম, ইত্যাদি) প্রদর্শন করুন |
|
||
|
11 |
লিড সিলিং জংশন বক্স, হর্ন বন্ধনী |
সেট |
2 |
বিরোধী-বিদ্যুৎ-চুরি ব্যবহার, বৈদ্যুতিক শক্তি মিটারিং ডেটার সত্যতা এবং নিরাপত্তা নিশ্চিত করুন |
|
||
|
12 |
সময় রিলে |
টুকরা |
1 |
গ্রিড-সংযোগ নিয়ন্ত্রণ ও যোগাযোগ মডিউল |
গ্রিড-সংযোগ সার্কিটের বুদ্ধিমান সুইচিং উপলব্ধি করুন, গ্রিড প্রেরণ/ফটোভোলটাইক মনিটরিং সিস্টেমের সাথে তথ্য বিনিময় করুন এবং প্রেরণের প্রয়োজনীয়তা পূরণ করুন |
বিলম্ব নিয়ন্ত্রণ ফাংশন প্রদান করুন, বিলম্বিত বন্ধ/খোলার যুক্তি উপলব্ধি করতে প্রধান গ্রিড{0}}সংযোগ সুইচের সাথে সহযোগিতা করুন |
|
|
13 |
মধ্যবর্তী রিলে |
টুকরা |
4 |
নিয়ন্ত্রণ সংকেত প্রশস্ত করুন, নিয়ন্ত্রণ যুক্তি রূপান্তর করুন, বন্ধ/খোলা এবং অন্যান্য নিয়ন্ত্রণ কমান্ডের নির্ভরযোগ্য সম্পাদন নিশ্চিত করুন |
|
||
|
14 |
বন্ধ/খোলার বোতাম, স্থানান্তর সুইচ |
টুকরা |
3 |
স্থানীয়ভাবে ম্যানুয়ালি নিয়ন্ত্রণ করুন গ্রিড-কানেকশন সার্কিটের বন্ধ এবং খোলা, নিয়ন্ত্রণ মোড সুইচ করুন (যেমন ম্যানুয়াল/স্বয়ংক্রিয়) |
|
||
|
15 |
GGD স্ট্যান্ডার্ড ক্যাবিনেট (W1000×D800×H2200mm) |
টুকরা |
1 |
মন্ত্রিসভা এবং সহায়ক মডিউল |
অভ্যন্তরীণ উপাদানগুলির স্থিতিশীল অপারেশন নিশ্চিত করতে ইনস্টলেশন ক্যারিয়ার এবং প্রতিরক্ষামূলক পরিবেশ সরবরাহ করুন |
ইনডোর ক্যাবিনেট, কোল্ড-ঘূর্ণিত প্লেট স্প্রে পেইন্টিং, সমস্ত উপাদানগুলির জন্য ইনস্টলেশন স্থান এবং মৌলিক সুরক্ষা প্রদান করে |
|
|
16 |
সেকেন্ডারি পাওয়ার ফিউজ (RT28-32/6A) |
টুকরা |
6 |
সেকেন্ডারি পাওয়ার সার্কিটগুলিকে রক্ষা করুন, ওভারলোড বা সেকেন্ডারি লাইনের শর্ট সার্কিটের কারণে নিয়ন্ত্রণ উপাদানগুলির ক্ষতি এড়ান |
|
||
|
17 |
সেকেন্ডারি তারের তারের, টার্মিনাল, এবং আনুষাঙ্গিক |
অনেক |
বেশ কিছু |
সেকেন্ডারি লাইনের সংযোগকে মানসম্মত করুন, বিভিন্ন নিয়ন্ত্রণ ও পর্যবেক্ষণ উপাদানগুলির সংকেত ট্রান্সমিশন এবং পাওয়ার সাপ্লাই সংযোগ উপলব্ধি করুন, রক্ষণাবেক্ষণের সুবিধা দিন |
|
